tpwallet官网下载 如何通过透传网关实现PLC的远程控制？

2025-05-09 05:05

准备工作

一台可联网操作的电脑

一台单网口的远程透传网关及博达远程透传配置工具

网线一条，用于实现网络连接和连接PLC

一台三菱 FX5U PLC及其编程软件

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

第一步 配置静态IP

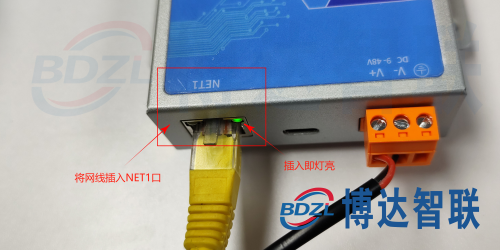

1.将网关通电，用网线将网关和电脑进行连接

2.打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，再进入属性里按照图中的IP地址输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

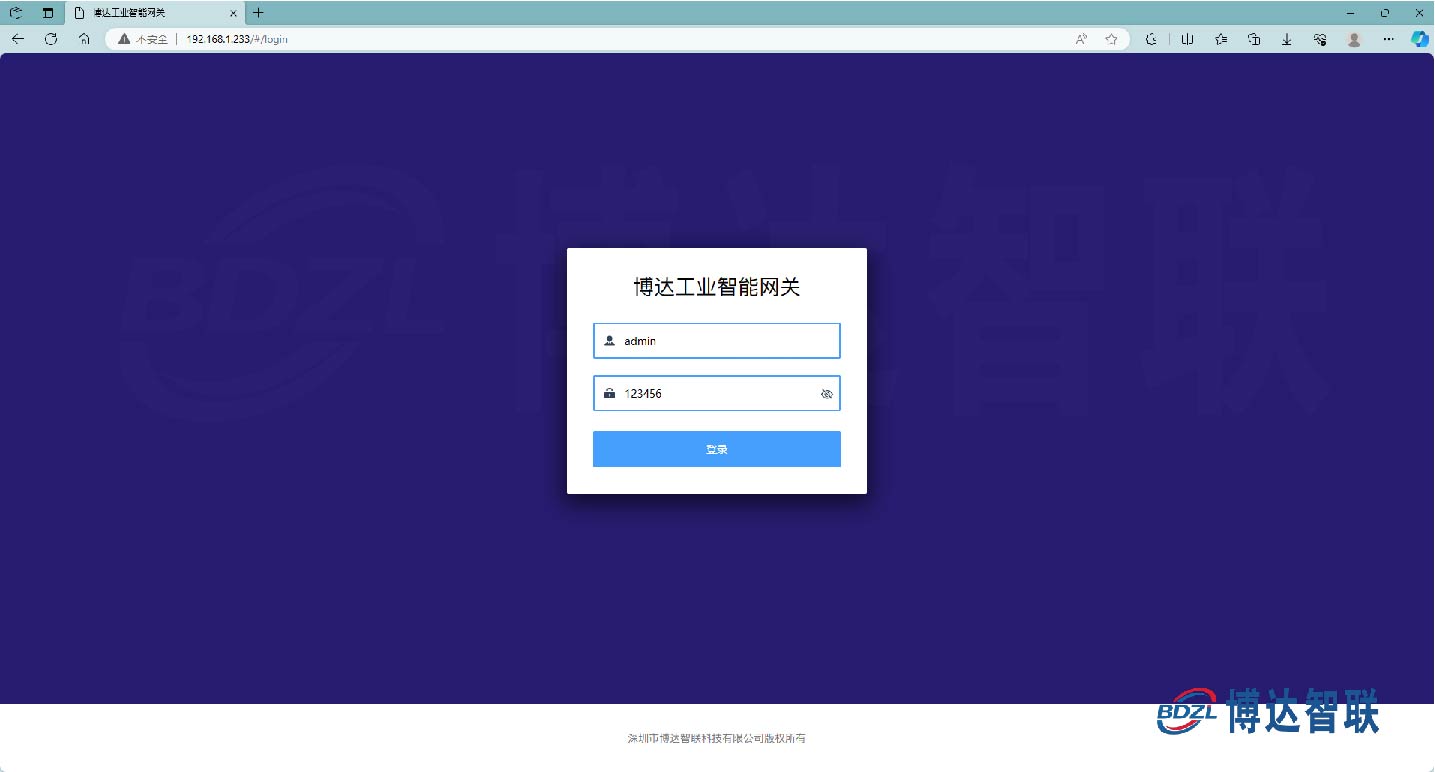

3.在浏览器输入 后进行登录

注：默认账号：admin 默认密码：123456

第二步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

4G联网：

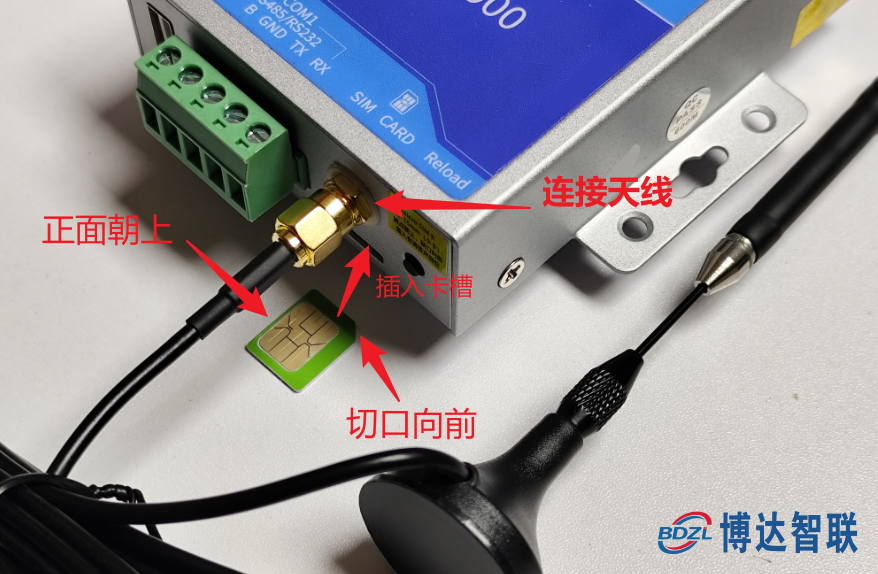

需先按照下方示意图正确插入4G物联网卡以及4G天线

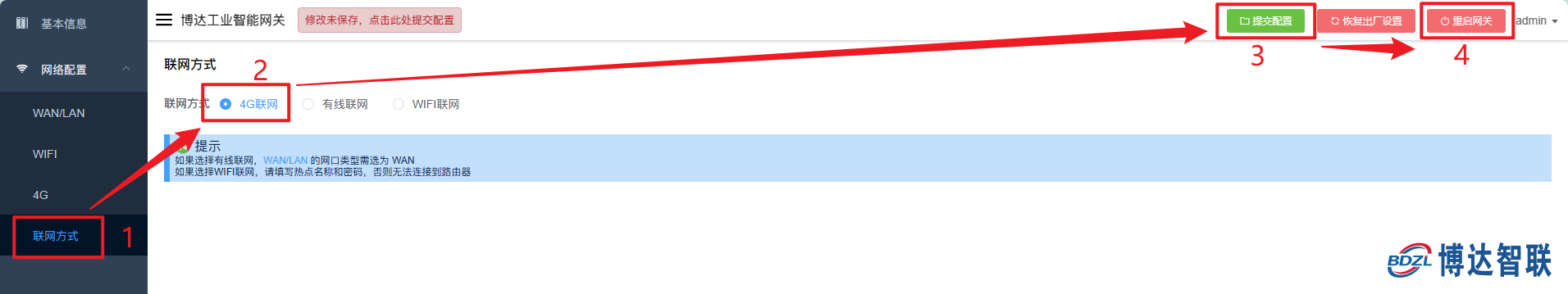

选择4G联网，须在联网方式中选择4G联网，tpwallet官网下载提交配置后重启网关；出厂默认设置为4G联网， tp官方正版下载无需进行任何配置

WIFI联网：

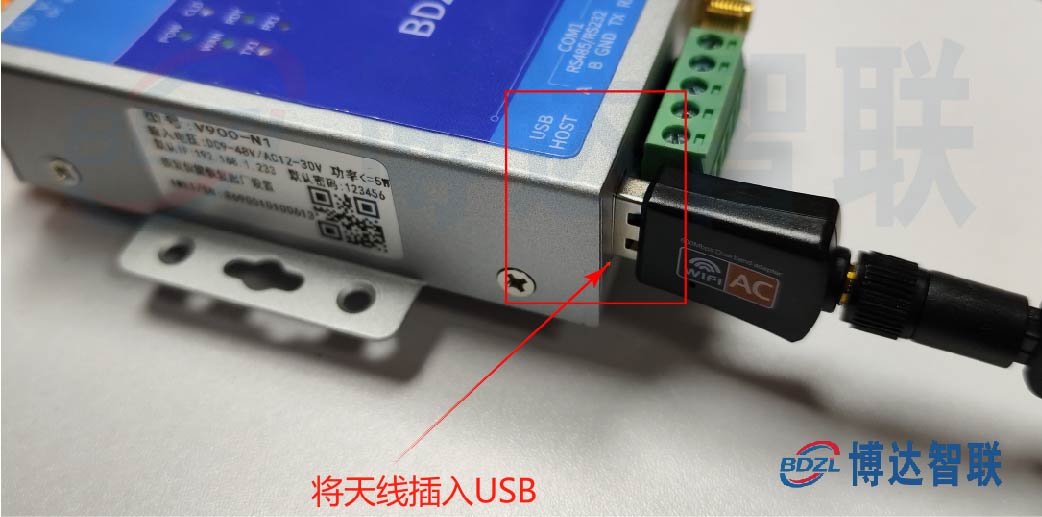

将WIFI 天线插入网关的USB口进行连接

https://www.tokenlm.org.cn

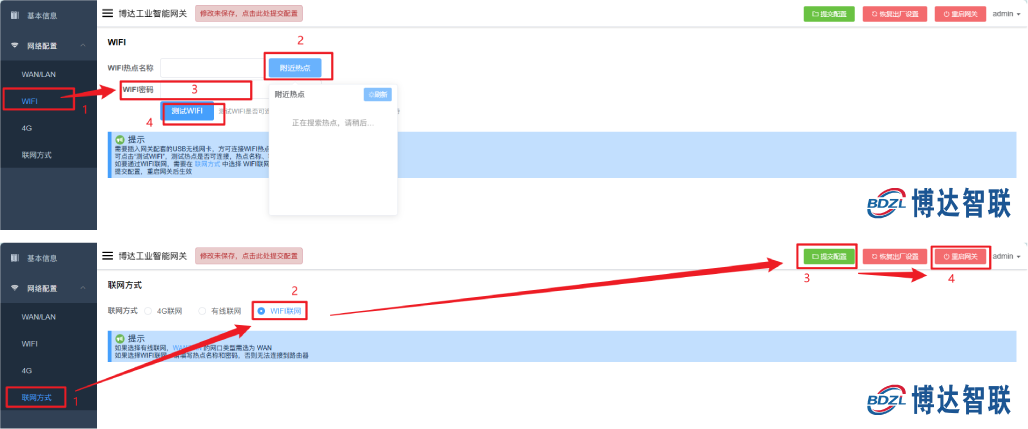

直接搜寻附近热点选择连接后输入密码；

点击测试WIFI，测试是否可以连接成功；

在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

将网线连接至电脑

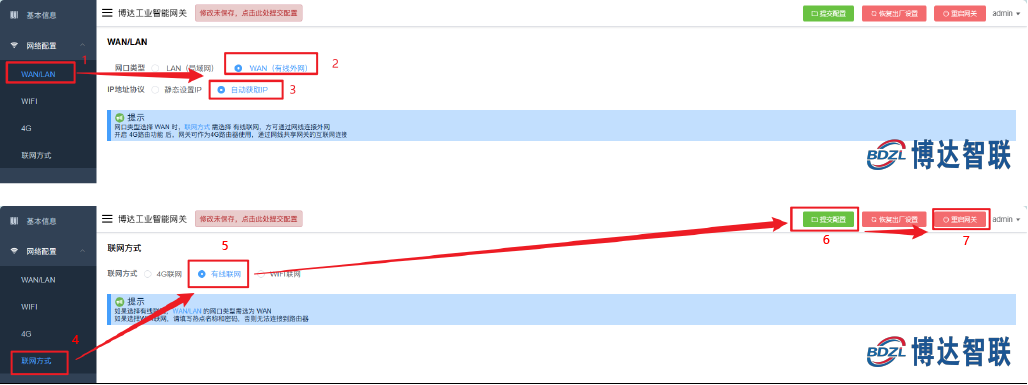

网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；

在联网方式中选择有线联网，提交配置后重启网关即可

第三步 远程透传配置工具步骤

下载透传工具后进行解压 点此下载工具包（若已下载请忽略）

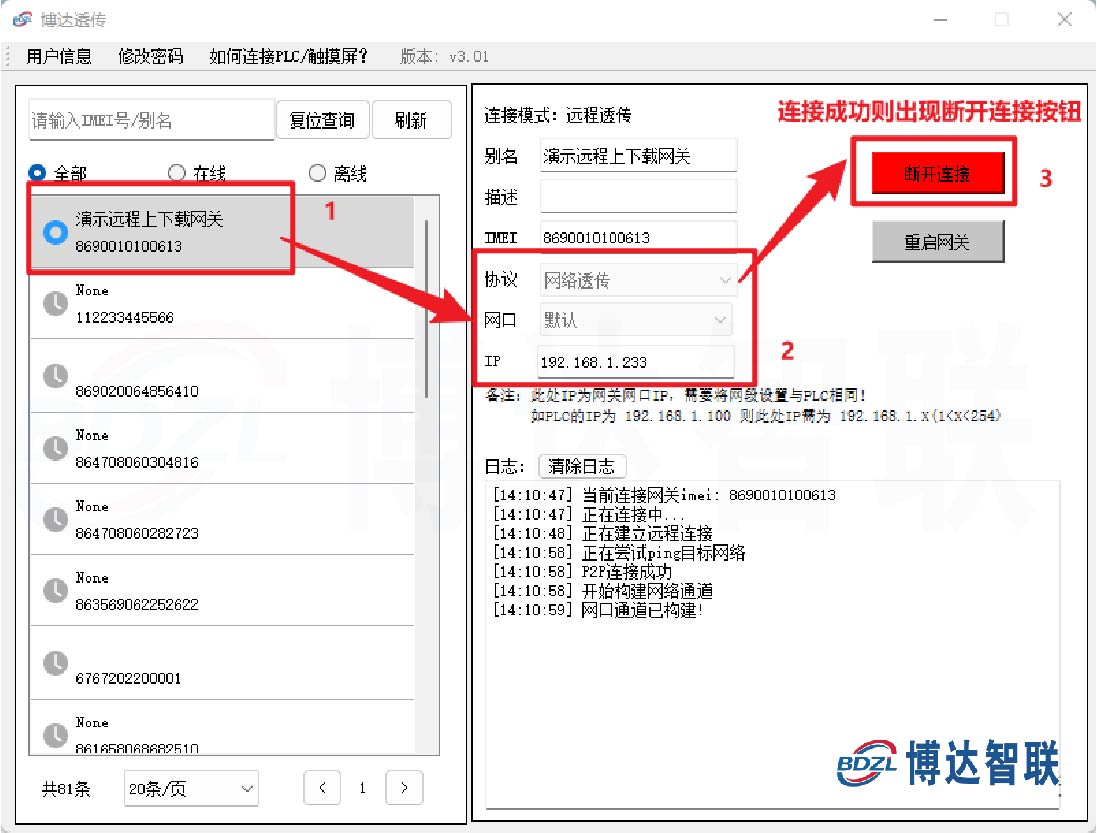

双击打开远程透传工具，输入厂家提供的账号密码进行登录

选择网络透传协议后点击连接网关按钮即可完成远程透传

第四步 PLC编程软件配置步骤

电脑下载并打开PLC编程软件，新建工程选择该款PLC型号

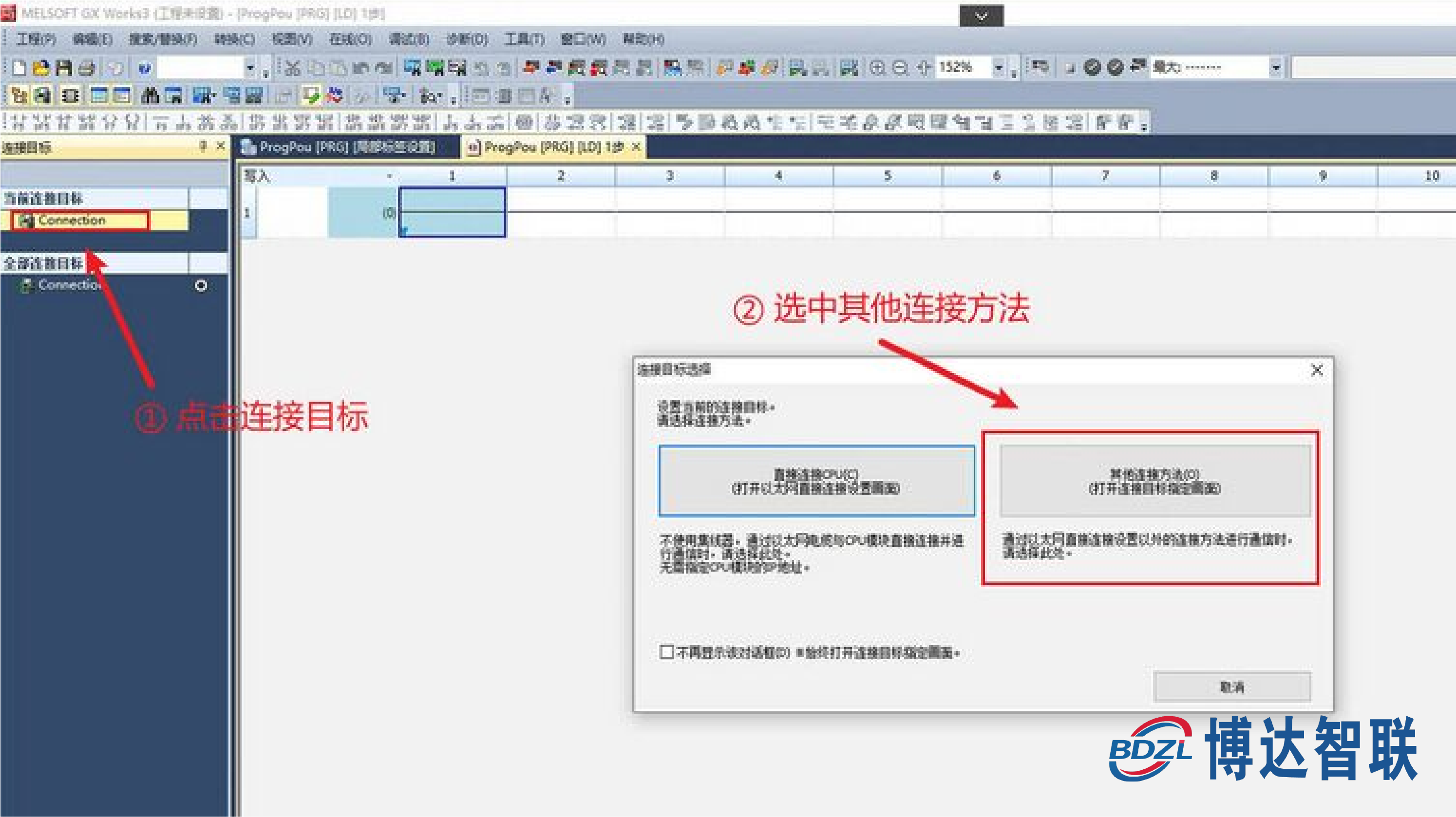

确认后选择连接目标，选择其他链接方法；

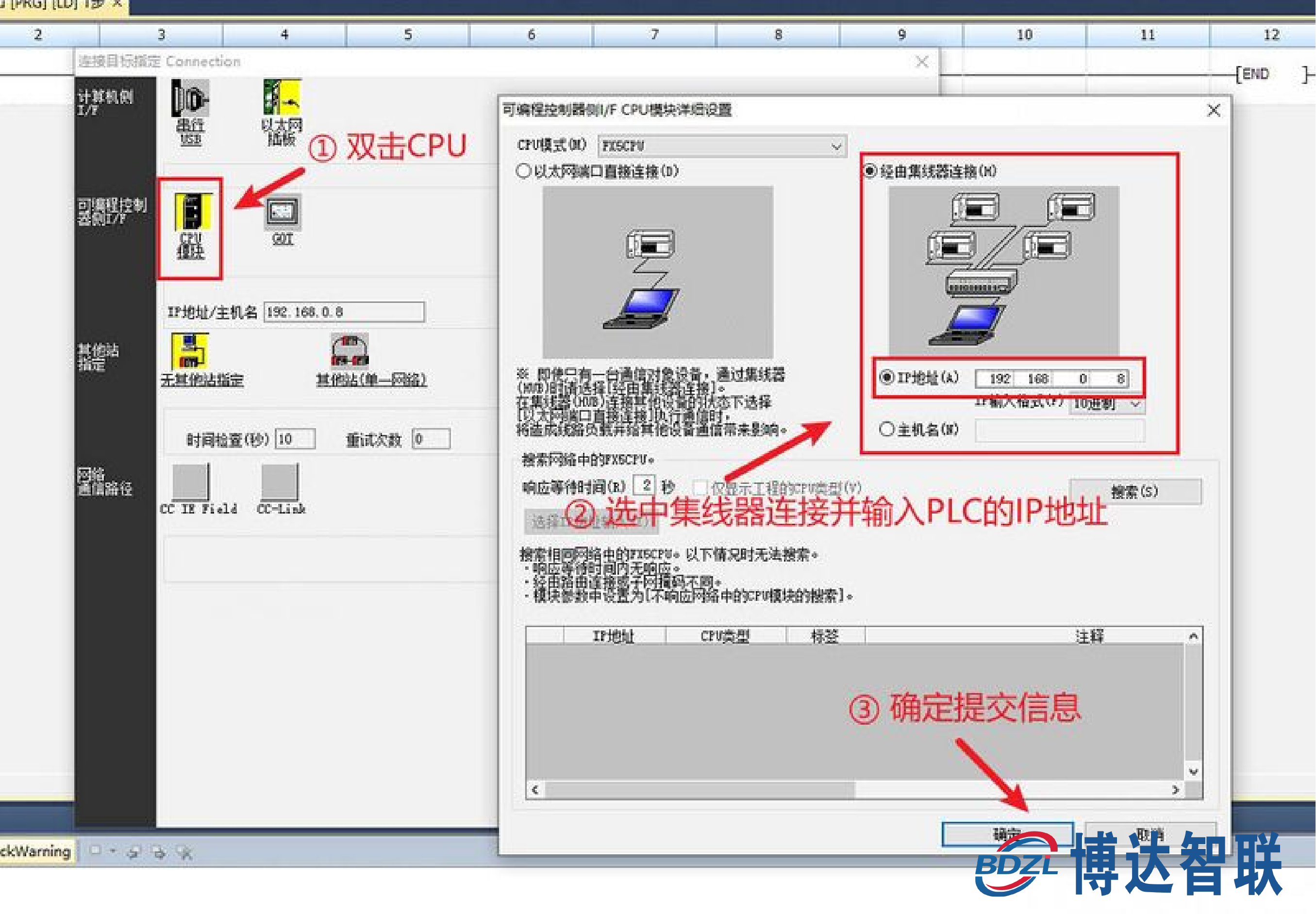

再双击选择可编程控制器侧的CPU模块后，选中集线器连接并输入PLC的IP地址

第五步 程序远程上下载/监控步骤

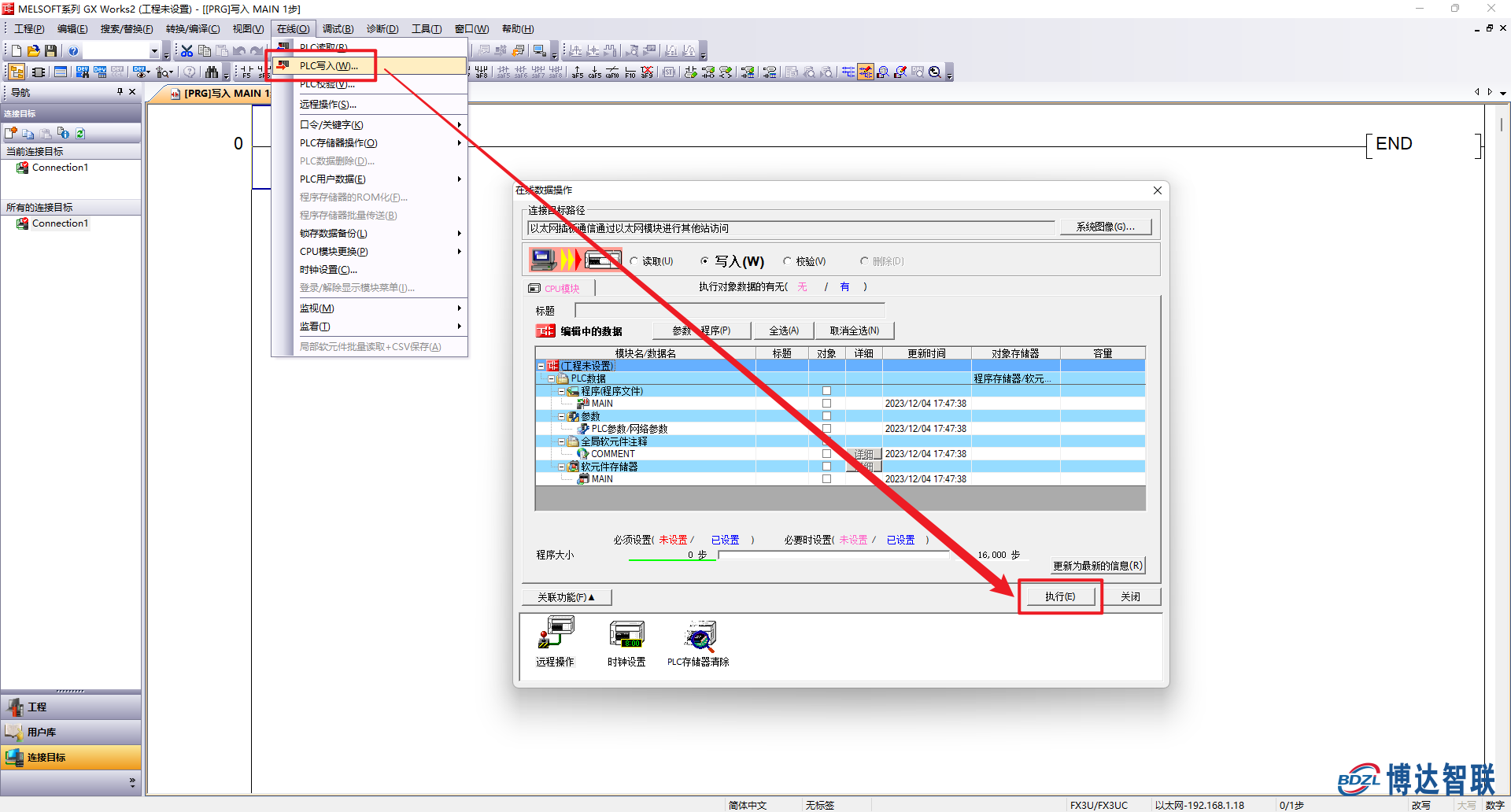

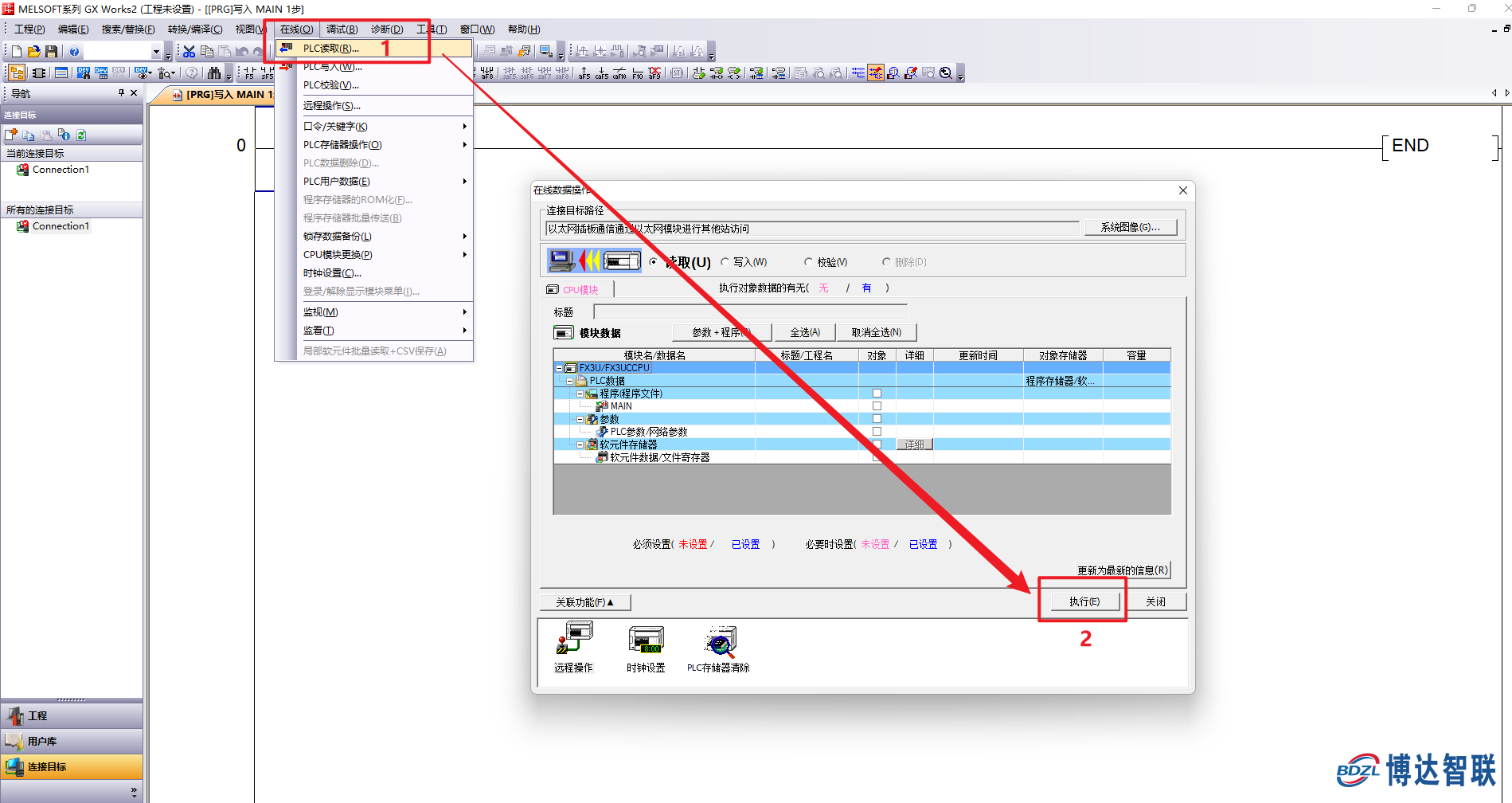

点击在线，选择PLC写入，远程将程序下载至PLC

点击PLC读取，远程将PLC程序上传至电脑

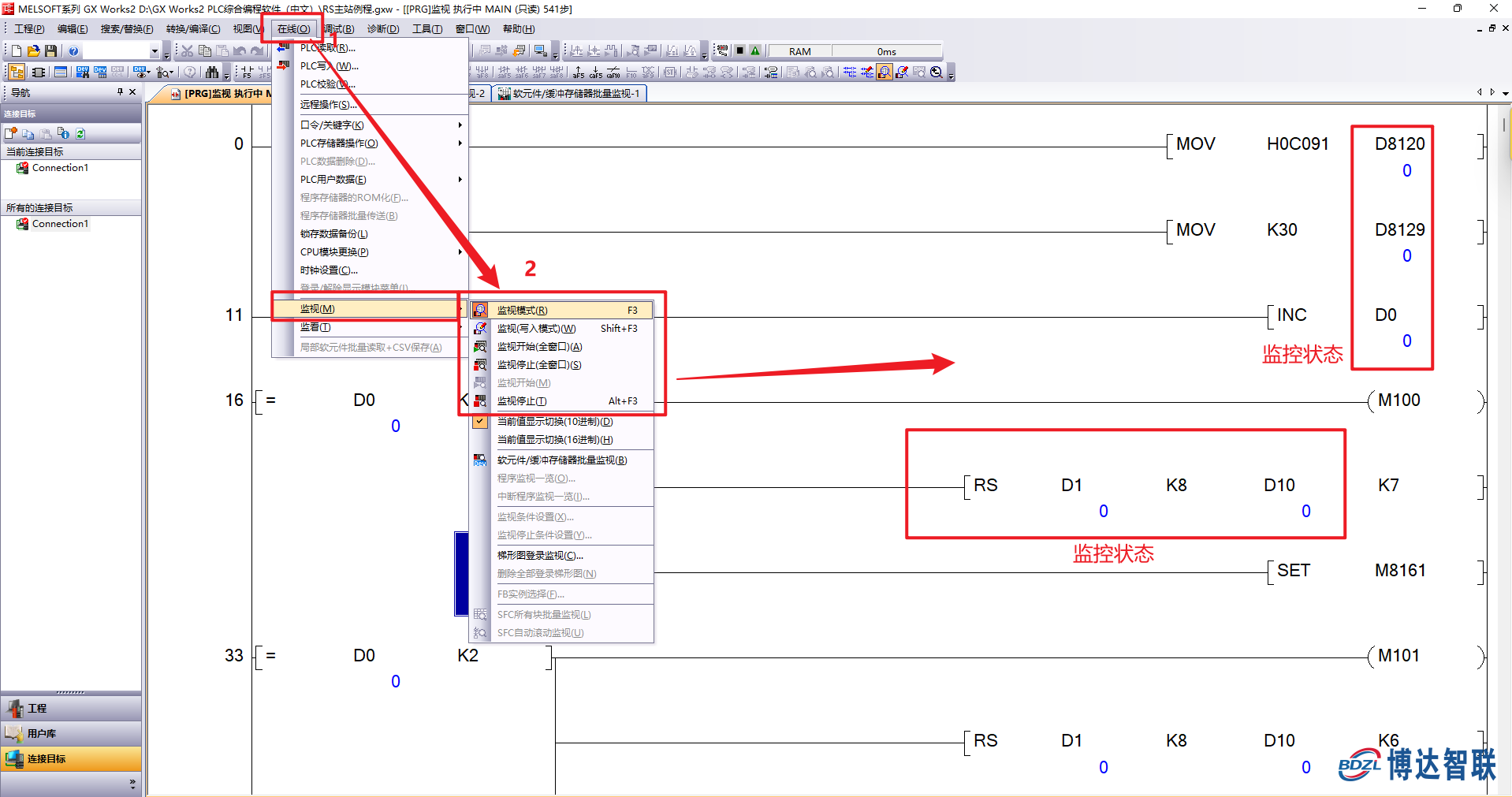

点击图中的在线-监视开启监视模式，实现远程实时监控PLC的运行状态
